Основні технічні параметри машини для намотування плоского дроту |
|||
|
Модель продукту |
SQ-8BX1-2 |
SQ-8BX1-3 |
SQ-8BX1-4 |
|
Діаметр обмотки |
Більше або дорівнює400 |
Більше або дорівнює400 |
Більше або дорівнює550 |
|
Ширина кабелю |
Більше або дорівнює200 |
Більше або дорівнює200 |
Більше або дорівнює200 |
|
Точність розташування кабелю |
0.01 |
0.01 |
0.01 |
|
Швидкість шпинделя |
1-200об/хв |
1-200об/хв |
1-200об/хв |
|
Висота центру шпинделя |
300 мм |
300 мм |
300 мм |
|
Застосовний діаметр дроту |
Плоский мідний дріт: товщина 1-5 мм ширина 1-15 мм |
Плоский мідний дріт: товщина 1-5 мм ширина 1-20 мм |
Плоский мідний дріт: товщина 1-5 мм ширина 1-30 мм |
|
Кабельний двигун |
Серво 0.75 кВт |
Серво 0.75 кВт |
Серво 0.75 кВт |
|
Двигун шпинделя |
перетворення частоти 2,2 кВт+1:10 |
перетворення частоти 2,2 кВт+1:15 |
перетворення частоти 3,7 кВт+1:10 |
|
Напруга живлення |
220 В змінного струму 50 Гц |
220 В змінного струму 50 Гц |
380 В змінного струму 50 Гц |
|
Потужність машини |
3,3 кВт |
3,6 кВт |
5,5 кВт |
|
Опорна решітка |
Регульована одна вісь |
Регульована одна вісь |
Регульована одна вісь |
|
Розміри |
1400 X 800 X 1550 мм |
1400 X 8001550 мм |
1600 х 850 м х 1600 мм |
|
Вага обладнання |
460 кг |
490 кг |
670 кг |
Будова і принцип
Зазвичай він має такі основні компоненти, як намотувальний шпиндель, механізм розташування дроту, пристрій контролю натягу тощо. Під час роботи дріт підтримується на певному натягу через систему контролю натягу, шпиндель приводить в обертання форму для намотування, а розташування дроту механізм робить дріт рівномірно намотаним на прес-форму, щоб утворити моток у формі млинця.
Деталі продукту
Сфери застосування

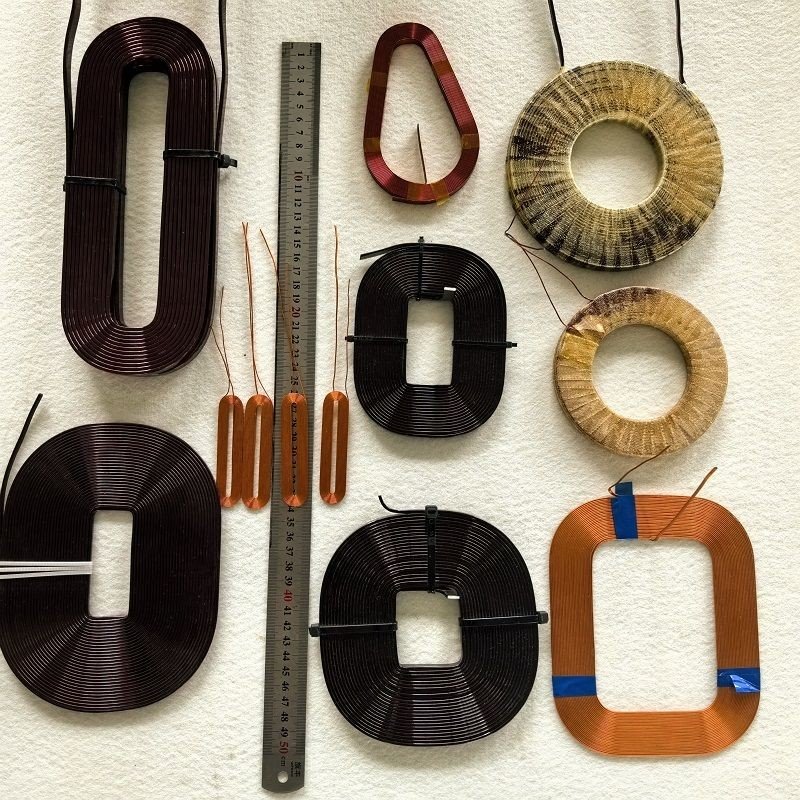

Він широко використовується у виробництві електричного обладнання, такого як силові трансформатори, котушки зварювальних машин, альфа-плоскі котушки, реактори тощо. Наприклад, виробництво обмоток високої та низької напруги великих силових трансформаторів вимагає використання млинця намотувальні машини для намотування котушок із точними поворотами та формами для забезпечення стабільності роботи трансформатора.
Особливості та переваги
Він може досягти високої точності намотування, забезпечуючи точну, щільно розташовану та рівномірну кількість обертів котушки. Параметри намотування, такі як діаметр дроту, кількість витків, швидкість намотування тощо, можна регулювати відповідно до різних вимог конструкції. Деякі вдосконалені машини для намотування млинців також мають характеристики високого ступеня автоматизації, що може зменшити помилки ручного керування та підвищити ефективність виробництва.
FAQ
З: Ви виробник чи торгова компанія?
A: Ми є виробником, виробником джерела.
З: Чи можете ви спроектувати це для нас?
A: Обладнання можна налаштувати відповідно до ваших потреб і вимог до продукту.
З: Як відбувається пакування та доставка?
В: Під час транспортування для зміцнення та захисту машини будуть використані дерев’яні смуги.
Питання: Чи можна регулювати швидкість намотування машини для намотування?
В: Швидкість намотування машини для намотування можна регулювати. За допомогою панелі керування на обладнанні відповідну швидкість намотування можна регулювати відповідно до різних вимог до намотування, таких як діаметр дроту, кількість витків котушки та інші фактори.
